Vordachsystem VD Typ S-01, V2A, drei Schwerter für 3000mm

Artikelnummer 831929

Nicht rabattfähig

Inhalt einer VE: 1
Gewicht in kg: 18,00

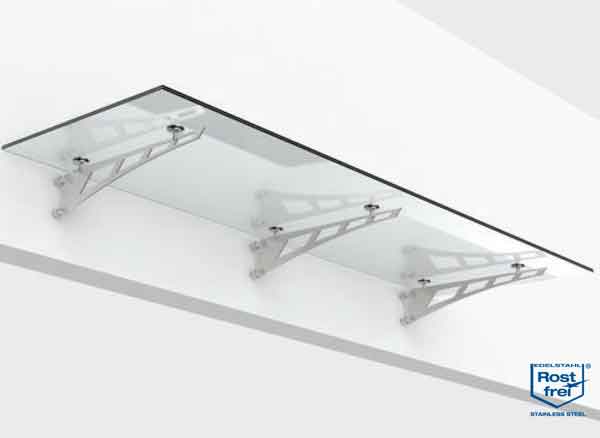

Edelstahl-Vordachsystem VD Typ S-01 mit 3 Schwertern für eine max. Glasbreite von 3000 mm (Typ 1707).

Die Halterungen verfügungen über eine statische Berechnung und sind für folgende Parameter vorgesehen:

  • max. Glasbreite: 3000 mm
  • max. Ausladung bei 10° Neigung: 1038 mm / 992 mm
  • Glasart: TVG mit einer Stärke von 17,52 mm
  • Glasbohrungen: 18 mm Durchmesser


Lieferumfan
g Komplettset:

  • 3 Schwerter/Tragarme aus Edelstahl

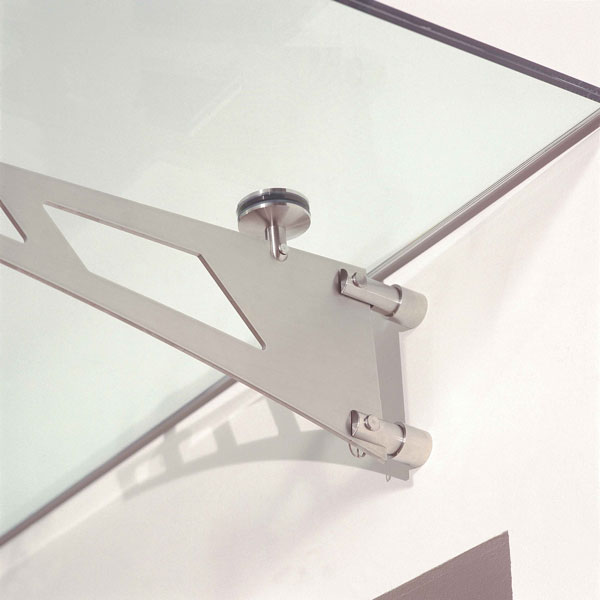

  • 6 Glashalter mit AbZ aus Edelstahl (Typ 1927, auch separat erhältlich, Artikel 831959)
  • 6 Wandhalter aus Edelstahl

Die Lieferung erfolgt ohne Glas!

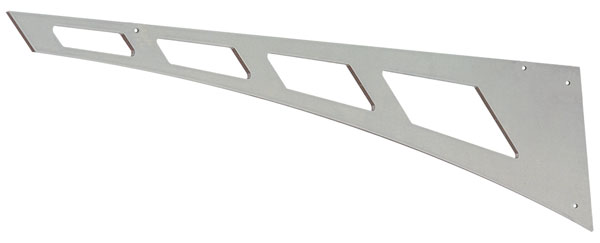

Maße je Schwert:

  • Länge: 900 mm
  • Höhe: 205 mm
  • Materialstärke: 6 mm

Beachten Sie unbedingt die Montageanleitung des Herstellers! Die Details entnehmen Sie bitte dem PDF-Dokument.

Montageanleitung_Vordachsystem VD S-01 Typ 1706_1707.doc.pdf

Alle Maße sind Zirka-Maße. Irrtümer und technische Änderungen vorbehalten. Preise zuzüglich Mehrwertsteuer. Abgabe nur an Handel und Gewerbe.
