Vordachsystem INOX aus Edelstahl, geschliffen

Artikelnummer 831998

Inhalt einer VE: 1
Gewicht in kg: 10,00

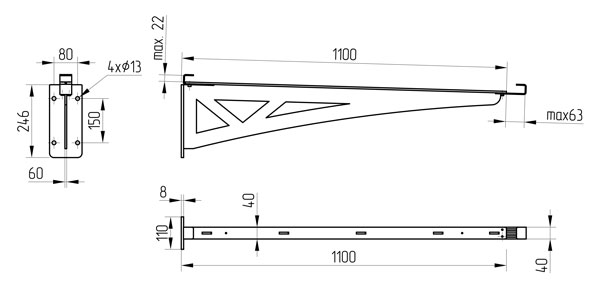

Tragarm (Schwert) aus Edelstahl mit geschliffener Oberfläche des Vordachsystems INOX.

Das Vordachsystem INOX ist eine hervorragende Alternative zu herkömmlichen Vordachsystemen, da die Montage sehr einfach zu bewerkstelligen ist und ohne aufwendige Glasbohrungen auskommt.

Die Tragarme werden je nach erfoderlicher Traglast des Vordaches in entsprechendem Abstand zueinander am Mauerwerk verankert. Das Glas muss anschließend nur noch auf die Tragarme gelegt und festgeklemmt werden. Ein durchgehender Moosgummistreifen auf den Tragarmen schützt das Glas vor Verkratzungen und kann bei Bedarf einfach ausgetauscht werden.

Merkmale und Eigenschaften:

• max. Ausladung: 1100 mm
• erforderliche Anzahl an Tragarmen:
  • 2 Stück bis max. 2100 mm Breite
  • 3 Stück bis max. 3600 mm Breite
• Glastyp: 16 mm VSG aus 2x 8 mm TVG + PVB-Folie 1,52 mm (17,52 mm, Glas nicht im Lieferumfang enthalten)
• Dachneigung: 3°

Statische Berechnung:

Für das Vordach INOX liegen statische Berechnungen vor, die folgende Montageabstände der Tragarme vorsehen/vorgeben:

• Ausladung 1100 mm + Belastung 2kN = Tragarm-Abstand 1500 mm
• Ausladung 1100 mm + Belastung 4kN = Tragarm-Abstand 1000 mm

Dabei sollte der seitliche Glasüberstand min. 100 mm und nicht mehr als max. 300 mm betragen.


Material:

Die Tragarme des Vordachsystem INOX sind aus hochwertigem Edelstahl gefertigt und so dauerhaft für den Außeneinsatz geeignet. Durch die einfache Konstruktion ist das System so über Jahre hinweg fast wartungsfrei. Neben einer Glasscheibe können auch Platten aus anderen Materialien eingespannt werden.
