Vordachsystem VD Typ Z-05, V2A, 2-Achsensystem vertikal

Artikelnummer 831920

Nicht rabattfähig

Gewicht in kg: 12,00

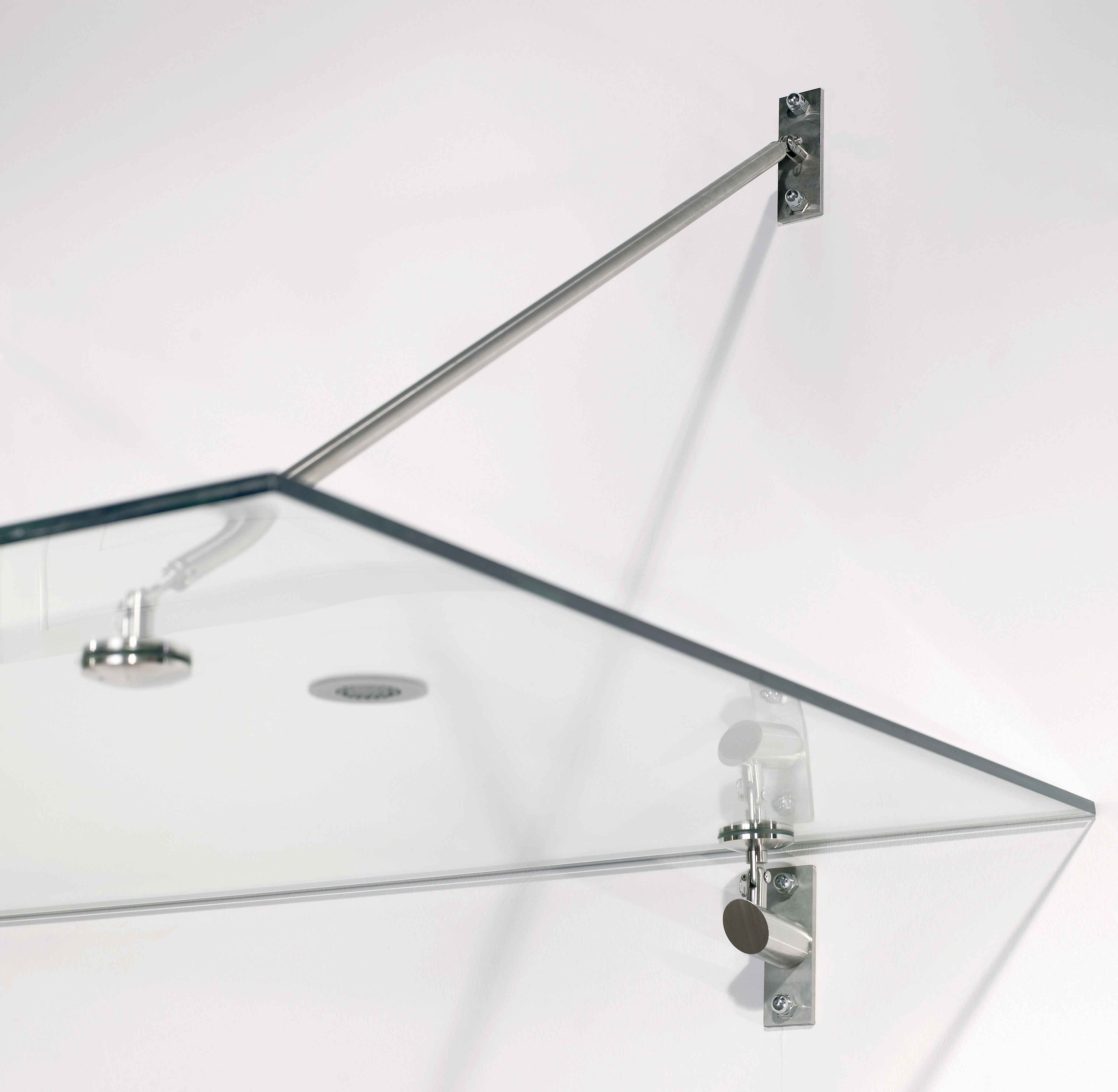

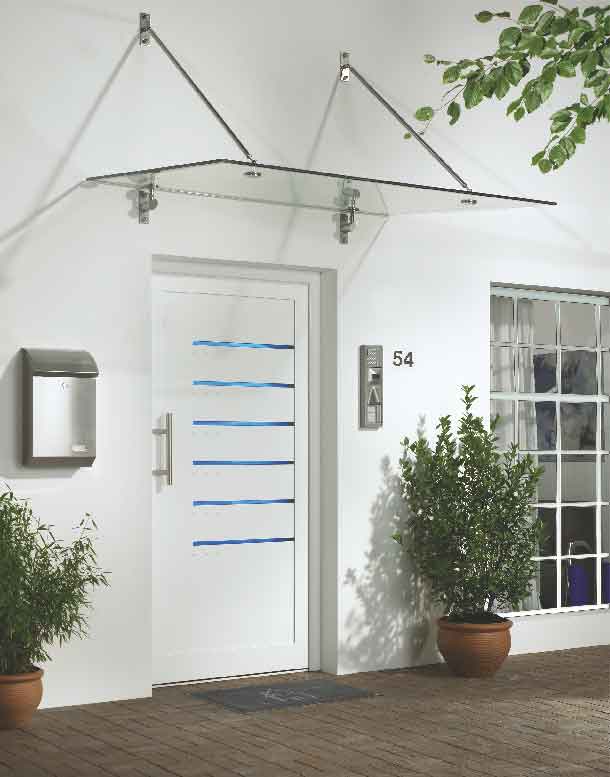

Vordachsystem VD Typ Z-05 aus Edelstahl mit 2-Achsensystem, vertikal ausgerichtet - Komplettset.

Merkmale:

  • max. Glasbreite: 2350 mm
  • max. Ausladung: 1700 mm
  • Typ: 1965
Die Scheibendicke ist abhängig vom Achsabstand der Bohrlöcher (Durchmesser 18 mm). Genauere Angaben zur Glasbemessung entnehmen Sie bitte der AbZ im Downloadbereich unseres Shops. Durch die "Allgemeine bauaufsichtliche Zulassung" bei unserem Vordachsystem "VD Typ Z-05" ist keine Glasstatik und keine "Zustimmung im Einzelfall" (ZiE) erforderlich. Bitte verwenden Sie Glas folgender Hersteller: "Polartherm", "Hero", "Semco-Gruppe" oder "Trösch-Gruppe". Die Lieferung erfolgt ohne Glas! Bei einer Auftragsbestätigung erhalten Sie von uns eine Zeichnung mit genauen Maßen und Angaben zur Vordach-Glasfertigung für Ihren Glaser.

Wenn uns keine weiteren Angaben zum Bauprojekt vorliegen, setzen wir bei der Vordachberechnung einen Bemessungswert der veränderlichen Einwirkungen von 2,0 kN/m² voraus. Der hier ermittelte Bemessungswert ist ausschließlich ein angenommener Wert. Durch die Firma bima Industrie-Service GmbH erfolgt keine Überprüfung der örtlichen Gegebenheiten.

Bitte beachten Sie auch die weiteren Hinweise zur Montage im vorliegenden PDF-Dokument.

Bestandteile des Vordachsystems VD Typ Z-05, Typ 1965 - vertikal:
  • 2 Zugstangen Typ 1920, Artikel 831931
  • 2 Wand-Stangenverbindungen Typ 1912, Artikel 831934
  • 2 Wandbefestigungen Typ 1943, Artikel 831944

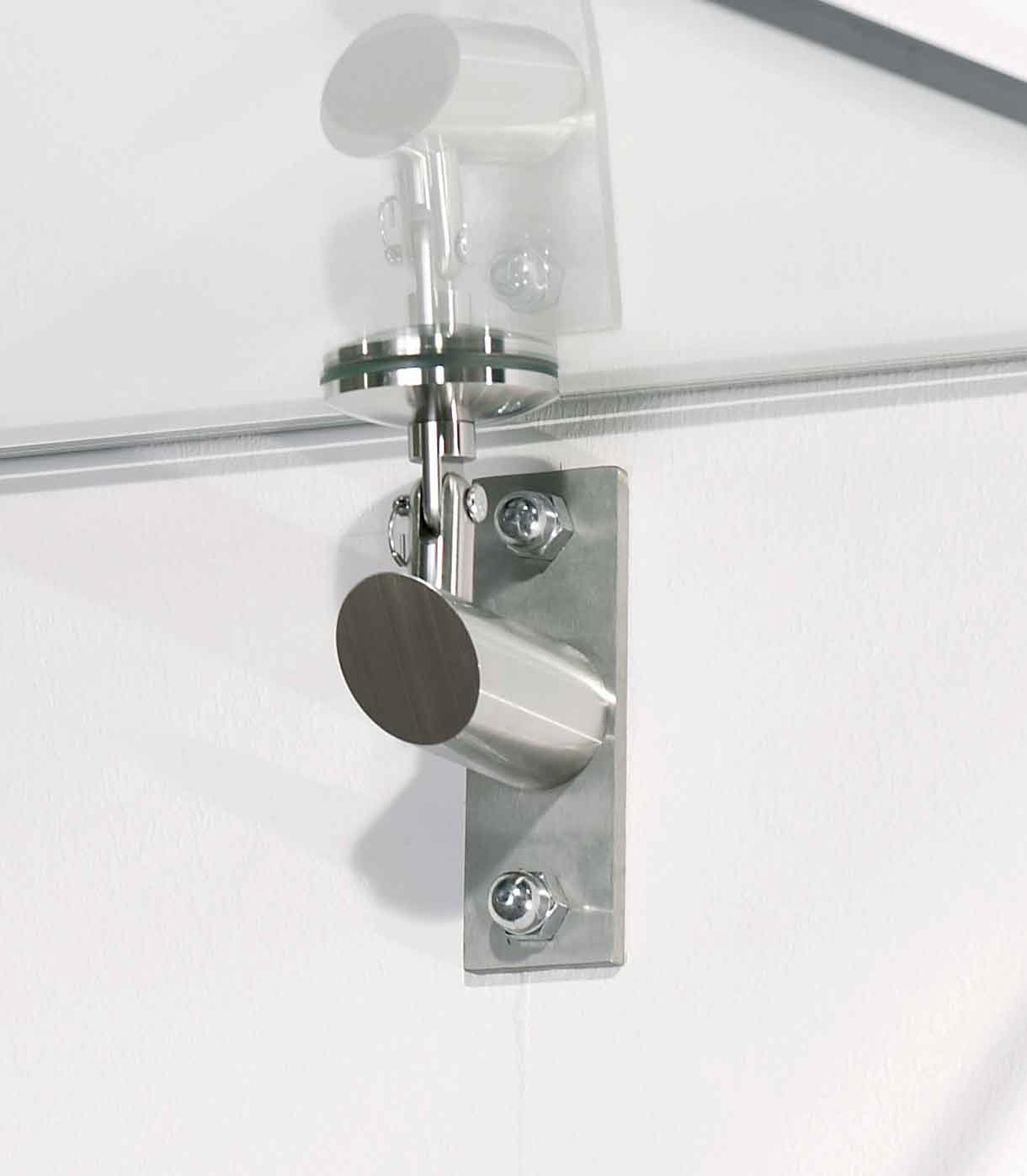

  • 2 Glasplattenhalterungen Typ 1926, Artikel 831956
  • 2 Glasplattenhalterung Typ 1927, Artikel 831959
Sollte eine Zugstangenlänge von > 1500 mm benötigt werden,  gilt die Frei-Haus-Grenze von 400,00 Euro für Aufträge mit (Stangen-)Material > 1,50 m.
Unterhalb dieser Grenze fällt für die Längen von 1,51-2,00 m ein Frachtminimum in Höhe von 24,50 Euro bzw. 0,50 Euro je Kilogramm frachtpflichtiges Gewicht und von 2,01-3,00 m ein Frachtminimum von 38,50 Euro bzw. 0,60 Euro je Kilogramm frachtpflichtiges Gewicht an. Weitere Details entnehmen Sie bitte unseren Lieferbedingungen.

Montageanleitung_Vordachsystem VD Z-03_Z05.pdf

Alle Maße sind Zirka-Maße. Irrtümer und technische Änderungen vorbehalten. Preise zuzüglich Mehrwertsteuer. Abgabe nur an Handel und Gewerbe.
