Montagehilfe für Teleskoptore mit RANGER-Systeme

Artikelnummer 964456

Gewicht in kg: 6,40

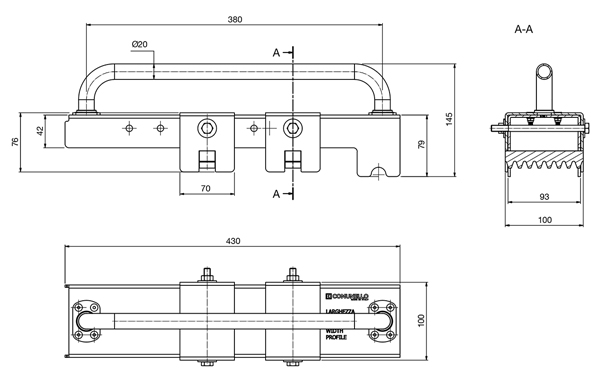

Montageschablone aus verzinktem Stahl, Typ RG-10P, für die Einreihung und Positionierung der Bodenlaufschienen für Teleskoptore, die mit dem RANGER-System ausgestattet werden.

Mit der Montagehilfe wird eine präzise und parallele Ausrichtung der Schienen und Zahnstangen, die für die reibungslose Funktion eines Teleskoptores erforderlich sind, gewährleistt. Ihre Breite lässt sich je nach Stärke des für die Torkonstruktion verwendeten Rohrprofils einstellen. Sollen zwei Zahnstangenelemente miteinander verbunden werden, lässt sich die exakte Positionierung der Zähne mithilfe des gezahnten Führungselements der Schablone sicherstellen. Dazu muss die Schablone genau über der Stoßstelle, an der die beiden Schienenteile aufeinandertreffen, platziert werden.

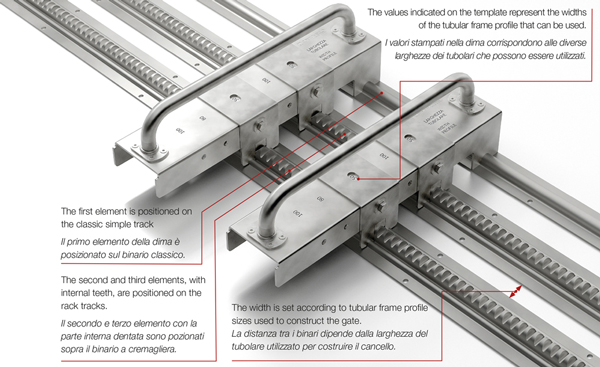

Diese Ausrichtungshilfe gewährleistt eine schnelle und exakte Montage der Zahnstangenschienen, aus denen das zweiflüglige (oder dreiflügelige) Teleskopsystem besteht. Zuerst wird die einfache Führungsschiene montiert. Ausgehend von dieser Referenz werden die Zahnstangenschienen mithilfe zweier Führungsschablonen in perfekt paralleler Ausrichtung positioniert – und zwar in einem Abstand, der durch das Rohrrahmenprofil des Tors vorgegeben ist. Dank der Führungsschablonen bleibt die Parallelität der Schienen gewahrt; zudem stellen sie beim Verbinden zweier Zahnstangensegmente die exakte Synchronisation der Verzahnung sicher.
