Gelenkarmantrieb-Set SPIN 250, 2-flügelig
Artikelnummer 860159
Nicht rabattfähig
Gewicht in kg: 27,50
Der elektromechanische Gelenkarmantrieb SPIN 250 mit selbsthemmendem Gelenkarm (nicht im Lieferumfang enthalten) für zweiflüglige Tore ist eine hervorragende Ergänzung der Drehtorantriebsserien PULL, SLIM und TURN, da dieser die Automatisierung von Toren ermöglicht, die an besonders breiten Torsäulen oder Pfosten befestigt sind. Er verfügt außerdem über eine einfache Notentriegelung mit Steckschlüssel. Bauseits sind jedoch unbedingt Toranschläge bzw. Torpuffer einzuplanen. Die Öffnungs- und Schließkraft sind über die Steuerung stufenlos einstellbar.
- Motorspannung: 230 V
- Einschaltdauer: 20 Zyklen / Tag
- Torflügelgewicht: max. 200 kg mit Gelenkarmen A1 und 200 kg mit Gelenkarmen A2*
- Torflügelbreite: max. 2,50 m mit Gelenkarmen A1 bzw. 1,75 m mit Gelenkarmen A2*
- Drehgeschwindigkeit: 9° / sec
- Drehmoment: 400 Nm
- Öffnungswinkel: bis max. 120°/optimal für 90° mit Gelenkarmen A1 bzw. max. 100°/optimal für 90° mit Gelenkarmen A2*
* je nach Einbausituation werden jeweils 2 Gelenkarme A1 oder A2 benötigt. Diese sind jeweils separat zu bestellen.
Weitere Informationen entnehmen Sie bitte den PDF-Dateien.

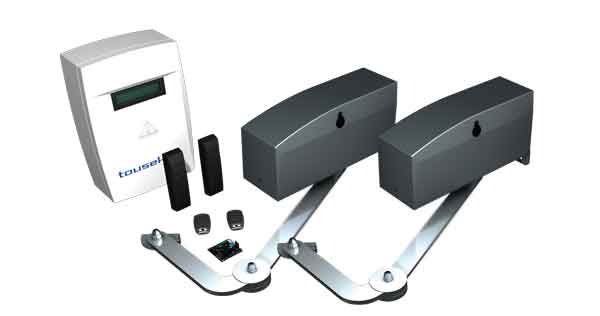

Lieferumfang:
- 2 Antriebe SPIN 250 inkl. Montagematerial
- 1 Steuerung ST 61
- 1 Funkempfänger RS 868, 2-Kanal
- 2 Handsender RS 868-2M, 4-Kanal
- 1 Lichtschranke LS 180
notwendiges Zubehör:
- Gelenkarm A1 (Artikel 860183) oder
- Gelenkarm A2 (Artikel 860184)
Die max. Torflügelbreiten sind für winddurchlässige Füllungen und nicht steigende Tore angegeben! Für Windlast nicht geeignet.
